Kaj je jeklena plošča ABS EQ70?
ABS EQ70 je izjemno{1}}visoko-morniško jeklo, ki ga je odobril ABS (Ameriški urad za pomorski promet). ABS uporablja poenoten sistem kodiranja razredov za visoko-trdno jeklo z mejo tečenja nad 690 MPa:
- Q označuje niz-visoke trdnosti; črka predpone označuje temperaturo preskusa udarca: AQ70 (0 stopinj), DQ70 (-20 stopinj), EQ70 (-40 stopinj), FQ70 (-60 stopinj);
- Številka 70 ustreza meji tečenja 70 kgf/mm², približno 690 MPa, če jo pretvorimo v metrične enote, kar ustreza razredu trdnosti DNV E690.
ABS EQ70 dobavljamo v dveh dobavnih pogojih: običajne konstrukcijske jeklene plošče in lamelne jeklene plošče, odporne na trganje (lastnost smeri Z-) (Z15/Z25/Z35). Za debele plošče, ki se nanašajo na kritične varjene konstrukcije, je strožji nadzor vsebnosti nečistoč žvepla in fosforja. Ta razred jekla se pogosto uporablja v ameriških-standardnih projektih na morju, modulih FPSO (plavajoče proizvodno skladiščenje in razkladanje) in pri-izdelavi dvignjenih nog platforme.
Kaj je jeklena plošča DNV E690?
DNV E690 je -strukturno jeklo za trup z visoko trdnostjo, ki ga je certificiral DNV (združena organizacija Det Norske Veritas in Germanischer Lloyd). Pripona razreda sledi klasifikacijskim pravilom DNV za temperaturne razrede jekla za plovila:
- Črka E: Obvezen Charpyjev udarni preskus z V-zarezo pri -40 stopinjah;
- Številka 690: Predpisana minimalna meja tečenja 690 MPa.
Ta razred jekla se v prvi vrsti proizvaja s-in-kaljenim (QT) postopkom, ki je povezan z zrnato-rafinirano mikrolegirano zasnovo za uravnoteženje ultra-visoke trdnosti in nizko-temperaturne žilavosti. Razvit je posebej za arktične-ladje, nosilne-strukture obalnih ploščadi in komponente težkih-žerjavov na morju. Vse končne jeklene plošče so podvržene inšpekciji DNV v tovarni, uradni certifikacijski dokumenti klasifikacijskega zavoda pa bodo izdani za dobavo v ladjedelništvu.
Če pripravljate ponudbe za projekte platform na morju, gradnjo arktičnih plovil ali projekte žerjavov na morju in ste negotovi glede izbire razreda jekla, vljudno posredujte svoje projektne risbe, zahteve glede specifikacij klasifikacijskega zavoda in seznam debelin plošč naši inženirski ekipi. Naši strokovnjaki bodo v 4 urah dostavili prilagojen brezplačen predlog za izbiro kakovosti jekla in stroškovno{1}}optimizirano ponudbo.
ABS EQ70 DNV E690 Specifikacija jeklene pločevine visoke trdnosti
| Postavka | Specifikacija |
|---|---|
| Ime izdelka | Morska jeklena plošča visoke trdnosti |
| Razpoložljive ocene | ABS EQ70, DNV E690 |
| Klasifikacijski standardi | Pravila ABS, pravila DNV |
| Kategorija jekla | Kaljeno in kaljeno visoko trdno ladjedelniško jeklo |
| Debelina | 6–250 mm (na voljo po meri) |
| širina | 1500–4000 mm |
| Dolžina | 3000–18000 mm |
| Stanje dostave | Umirjeno in kaljeno |
| Toplotna obdelava | Kaljenje + Kaljenje |
| Testiranje | Kemijska analiza, natezni preskus, udarni preskus po Charpyju, preskus trdote, ultrazvočno testiranje (neobvezno) |
| Površinska obdelava | Peskanje, osnovni premaz (neobvezno) |
| Storitev rezanja | CNC rezanje, plamensko rezanje, plazemsko rezanje |
| Aplikacije | Kontejnerske ladje, ladje za prevoz razsutega tovora, platforme na morju, pomorske strukture, težka-ladja |
Kemična sestava jeklene plošče ABS EQ70 proti DNV E690
| Element | DNV E690 splošna plošča | Konvencionalna plošča ABS EQ70 | ABS EQ70 Z-smerna plošča |
|---|---|---|---|
| C | Manjše ali enako 0,20 | Manjše ali enako 0,20 | Manjše ali enako 0,18 |
| Si | 0.10–0.55 | 0.10–0.55 | 0.10–0.50 |
| Mn | Manjše ali enako 1,70 | Manjše ali enako 1,70 | Manjše ali enako 1,65 |
| P | Manjše ali enako 0,030 | Manjše ali enako 0,030 | Manjše ali enako 0,020 |
| S | Manjše ali enako 0,030 | Manjše ali enako 0,030 | Manjše ali enako 0,010 |
| Als (Al-topen v kislini) | 0.015–0.080 | 0.015–0.080 | 0.020–0.080 |
| Nb | 0.02–0.05 | 0.02–0.05 | 0.02–0.05 |
| V | 0.04–0.10 | 0.04–0.10 | 0.04–0.10 |
| Ti | Manjše ali enako 0,02 | Manjše ali enako 0,02 | Manjše ali enako 0,02 |
| B | Manjše ali enako 0,005 | Manjše ali enako 0,005 | Manjše ali enako 0,005 |
Ključna razlika: konstrukcijska plošča ABS EQ70 v smeri Z- znatno omejuje vsebnost P in S, da prepreči trganje lamel med varjenjem debelih plošč; DNV E690 ima enoten indeks nečistoč za običajne plošče in plošče tipa Z- brez diferenciranih strogih omejitev.
Mehanske lastnosti jeklene plošče ABS EQ70 v primerjavi z DNV E690
| Indeks uspešnosti | DNV E690 | ABS EQ70 | Testni standard |
|---|---|---|---|
| Meja tečenja (Re) | Večji ali enak 690 MPa | Večji ali enak 690 MPa | Pravilo DNV / pravilo ABS |
| Natezna trdnost (Rm) | 770–940 MPa | 770–940 MPa | Natezni preskus |
| Raztezek (A) | Večji ali enak 14 % | Večji ali enak 14 % | Natezna temperatura pri sobni temperaturi |
| Charpy udarec (-40 stopinj, vzdolžno) | Večji ali enak 69 J | Večji ali enak 62 J | Charpy V-zareza |
| Charpy udarec (-40 stopinj, prečno) | Večji ali enak 46 J | Večji ali enak 41 J | Charpy V-zareza |
| Z15 Zmanjšanje površine | Večji ali enak 15 % | Večji ali enak 15 % | Natezna smer Z- |
| Z25 Zmanjšanje površine | Večji ali enak 25 % | Večji ali enak 25 % | Natezna smer Z- |
| Z35 Zmanjšanje površine | Večji ali enak 35 % | Večji ali enak 35 % | Natezna smer Z- |
Glavna razlika: DNV E690 določa višjo minimalno sprejemljivo vrednost udarne energije pri -40 stopinj, strožja ocena žilavosti, primernejša za delovne pogoje pri ultra nizkih temperaturah v Arktiki.
Primerjalna analiza nizko-temperaturne žilavosti: plošča ABS EQ70 proti DNV E690
Konsistentnost preskusne temperature
Oba razreda jekla sprejmeta -40 stopinj kot certificirano Charpyjevo temperaturo udarca za razred E / EQ, kar omogoča zanesljivo delovanje v zimskih morskih okoljih Severnega kitajskega morja, Severnega Atlantskega oceana in obrobnih arktičnih voda. Poleg tega sta oba razreda na voljo za nadgradnjo na specifikacijo razreda F (-60 stopinj).
01
Meja udarne energije
DNV E690 ima približno 10 % višji minimalni vzdolžni in prečni prag energije udarca v primerjavi z ABS EQ70. Pri enaki debelini plošče in pogojih toplotno -prizadete cone (HAZ) po varjenju zagotavlja E690 vrhunsko odpornost proti krhkemu lomu pod nizko-temperaturno udarno obremenitvijo.
02
Temperatura krhkega prehoda
Prehodna temperatura duktilne-krhkosti DNV E690 je približno 3–5 stopinj nižja od temperature ABS EQ70, kar prispeva k večji odpornosti proti razpokam pri cikličnih nizko-temperaturnih obremenitvah, ki delujejo na strukture ledenega pasu ladijskih trupov.
03
Značilnosti degradacije mehanskih lastnosti debele{0}}plošče
Ko debelina plošče preseže 100 mm, ABS EQ70 utrpi hitrejše poslabšanje nizko-temperaturne žilavosti kot DNV E690. V skladu s tem ima DNV E690 vidne prednosti za zelo-težke{6}}nosilne jeklene plošče z debelino nad 100 mm.
04

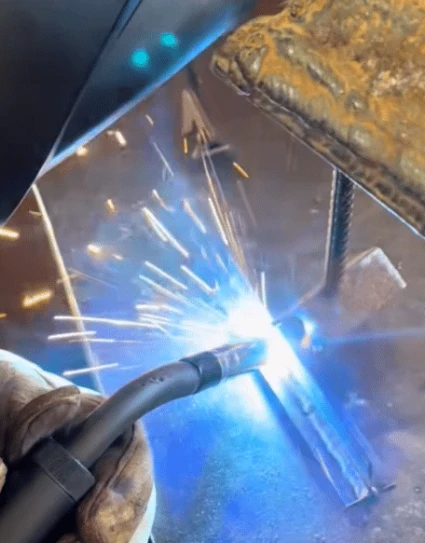

ABS EQ70 v primerjavi z DNV E690 Varljivost pločevine visoke trdnosti
Podobnosti v varilnih karakteristikah
Oba razreda sta kaljena-in-popuščena (QT) ultra{2}}jekla-trdnosti z visokim ogljikovim ekvivalentom in indeksom občutljivosti na hladne razpoke (Pcm). Za debele plošče so obvezne zahteve predgretje pred varjenjem, nadzor temperature med prehodi in toplotna obdelava po -varjenju (PWHT):
- Priporočena temperatura predgretja: 120–180 stopinj za debelino plošče nad 25 mm;
- Interpass temperaturo je treba nadzorovati v območju 150–200 stopinj;
- Žarjenje za razbremenitev napetosti po-zvaru: namakanje pri 550–620 stopinjah, s trajanjem namakanja 1–2 uri na 25 mm debeline plošče.
Običajni postopki varjenja: SMAW (varjenje v oklopu), GMAW (varjenje v plinskem obloku), FCAW (varjenje s talilom), kot tudi SAW (varjenje pod praškom) za vzdolžno čelno spajanje plošč trupa.
Razlike v učinkovitosti varjenja
1. Žilavost Stabilnost toplotno-prizadete cone (HAZ)
Jeklo DNV E690 uporablja tehnologijo z{1}}rafiniranega mikrolegiranja zrelih zrn, kar vodi do omejenega poslabšanja žilavosti v območju,-prizadetem od toplote varjenja, in višje stopnje uspešnosti za-Charpyjeve udarne preskuse po varjenju.
2. Z-Prilagodljivost varjenja v smeri
Jeklo ABS EQ70 s sestavo z nizko vsebnostjo žvepla (S) in fosforja (P) zagotavlja vidne prednosti pri varjenju s popolnim prebojem T-spojev, kar lahko učinkovito prepreči trganje lamele v korenu zvara.
3. Certificirana specifikacija varilnega postopka (WPS)
Projekti po klasifikaciji DNV morajo sprejeti DNV-odobren WPS za jeklo E690; posode, razvrščene po ABS, morajo uporabljati postopke varjenja s certifikatom ABS- za jeklo EQ70. Navzkrižna -uporaba WPS zahteva ponovno -izvajanje kvalifikacije varilnega postopka.
Tipični scenariji uporabe: ABS EQ70 proti DNV E690 Marine Steel Plate
Glavne uporabe ABS EQ70
- Nosilne{0}}podporne strukture za FPSO (plavajoče proizvodne skladiščne in razkladalne enote) razreda ABS-
- Konzolni nosilci in dvigalni mehanizmi ameriških-standardnih dvižnih-priobalnih ploščadi
- Offshore moduli, izvoženi v Severno Ameriko in Južno Ameriko
- Debel-pločasto varjene strukture, ki zahtevajo lamelno odpornost proti trganju (prilagodljiv Z-razred: Z15/Z25/Z35)
Glavne uporabe DNV E690
- Zunanja obloga trupa ledenega pasu in z ledom{0}}ojačani konstrukcijski elementi ledolomilcev Arktike
- Glavne nožne plošče za vrtalne ploščadi na morju-razreda DNV in dvigal-naprave
- Primarni nosilni-nosilci in konstrukcijske plošče rok težkih{1}}dvižnih žerjavov
- Kritično strukturno jeklo za plovila za vetrne naprave na morju v lasti evropskih ladjarjev
Smernica za izbiro materiala: ABS EQ70 proti DNV E690
Kdaj izbrati ABS EQ70
✅ Projekt zahteva certifikat klasifikacijskega zavoda ABS;
✅ Obsežne debele-ploščaste varjene konstrukcije s polnim prebojem, ki zahtevajo odpornost proti trganju v smeri Z-;
✅ Izvedba projektov, namenjenih offshore trgom, kot so ZDA, Brazilija in Mehika;
✅ Potreben je nadzor nad stroški, medtem ko so izpolnjene osnovne-zahteve glede žilavosti pri nizkih temperaturah.
Kdaj izbrati DNV E690
✅ Plovilo ali ploščad na morju zahteva uradno potrdilo DNV GL;
✅ Dolgotrajno-delovanje pri temperaturah okolja pod -30 stopinj ali na arktičnih ladijskih poteh;
✅ Izjemno{0}}debeli visoko{1}}trdni nosilni-konstrukcijski elementi z debelino plošče nad 100 mm;
✅ Visoka zahteva po rezervi za nizko-temperaturno Charpyjevo udarno žilavost navadne kovine.
Načelo zamenjave
Za mehansko opremo brez certifikata klasifikacijskega zavoda se lahko DNV E690 in ABS EQ70 medsebojno nadomestita glede na ujemajoče se lastnosti trdnosti. Za ladjedelniške projekte, ki vključujejo navzkrižno-certificiranje razredov, je treba pred kakršno koli materialno zamenjavo pridobiti uradno odobritev ustreznega klasifikacijskega zavoda.
Dobavne storitve podjetja GNEE Steel
GNEE Steel kot profesionalni dobavitelj visoko{0}}modnega jekla za pomorstvo z 18-letnimi izkušnjami pri izvozu zagotavlja podporne storitve-na enem mestu za jeklene plošče DNV E690 in ABS EQ70 za reševanje težav pri nabavi pomorskega inženirstva:
Raznolika prilagoditev izdelkov
Dobava običajne vroče valjane plošče, plošče proti trganju v smeri Z-(Z15/Z25/Z35), ultra-debele plošče (6–300 mm), rezalne plošče fiksne-velikosti; zagotoviti jeklo TMCP in QT z dvema stanjima dobave v skladu z zahtevami procesa kupca.
Storitev globoke obdelave
Plamensko rezanje plošč, plazemsko rezanje, CNC rezkanje, posnemanje robov, peskanje + obdelava temeljnega premaza proti-ladijskemu rjanju za izvedbo neposredne tovarniške dostave končnih konstrukcijskih delov.
Dostava na kraju samem in po meri
Velika zaloga jekla s konvencionalnimi specifikacijami E690 in EQ70 za dostavo nujnih naročil v 7 delovnih dneh; prilagojene posebne debeline, širine, dolžine valjanje jeklene plošče s stabilnim dobavnim ciklom 30–45 dni.
Nove stranke uživajo 3-odstotni popust za prvo naročilo jeklenih plošč visoke-trdnosti za mornarice, brezplačno storitev CNC rezanja vzorcev za preverjanje pred množičnim naročilom, takoj stopite v stik z našim vodjo prodaje v tujini, da zagotovite zalogo in ugodno ceno.
pogosta vprašanja
Ali se lahko ABS EQ70 in DNV E690 na ladjah uporabljata izmenično?
Da, ABS EQ70 in DNV E690 sta tehnično enakovredni izredno{2}}vrsti strukturnega jekla visoke trdnosti, vendar ju ni mogoče zamenjati brez ustrezne odobritve razreda. Oba imata skupno minimalno mejo tečenja 690 MPa in identične nizkotemperaturne-standarde preskusa udarca pri –40 stopinjah (označeno z »E« pri DNV in »EQ« pri ABS).
Kakšna je razlika med EQ70 F in E?
Razlika med EQ70 (Razred E) in F (FQ70) ladijskim strukturnim jeklom je izključno v njihovih temperaturah udarnega preskusa z zarezo Charpy V-, pri čemer je bil razred E preizkušen pri -40 stopinjah, razred F pa pri -60 stopinjah. Oba imata enako minimalno mejo tečenja 690 MPa (100 ksi) in sta kaljena in popuščena jekla visoke trdnosti, ki se uporabljajo za morske ploščadi in ladjedelništvo.
Ali DNV E690 podpira prilagajanje lamela v smeri Z-, odporno na trganje?
Da, DNV E690 (izjemno visoka{1}}trdnost ekstra{2}}visoko-konstrukcijskega jekla, ki se uporablja v ladjedelništvu in na morskih ploščadih) v celoti podpira prilagajanje, odporno na trganje lamele v Z-smeri-.
Ali sta jeklo DNV E690 in jeklo ABS EQ70 primerna za zunanjo gradnjo v hladnih regijah pozimi?
Da, tako jeklo DNV E690 kot jeklo ABS EQ70 sta zelo primerna za gradnjo na prostem v hladnih območjih pozimi, saj imata oba oznako razreda "E", kar pomeni, da je njuna udarna žilavost z zarezo po Charpyju V-uradno potrjena do -40 stopinj in obe imata visoko minimalno mejo tečenja 690 MPa.
